測試臺采用獨立的噪聲測試箱對無刷直流電機(帶減速箱)運行時進行噪聲測試，在測試噪聲的同時把電機的振動和空載電壓，電流，功率參數一起測試出來，所測試的數據可以保存，并能事進行查詢。
測試臺采用獨立的噪聲測試箱對無刷直流電機(帶減速箱)運行時進行噪聲測試，在測試噪聲的同時把電機的振動和空載電壓，電流，功率參數一起測試出來，所測試的數據可以保存，并能事進行查詢。
二、主要功能：
1、噪聲測試采用獨立的靜音箱，便于方便測試。
2、振動測試采用四邊帶彈簧平臺，將測試電機放在上面進行測試，可以提高振動測試的準確性。
3、測試臺帶有上位機測試軟件，可以保存測試數據，并能統計每天的測試數量及合格率。
4、測試臺帶有掃碼啟動測試功能。
5、測試臺帶有電參數測試儀，可以測試出電機空載參數。
三、技術指標：
1、聲級計:采用杭州愛華,精密型的準確度為1級,型號為 AHAI3002-1
配套專用傳感器。
AHAI3002-1參數：
1)執行標準：GB/T 3785-2010（IEC 61672）1級 ；
2)傳聲器：AWA14411型預極化測試電容傳聲器；
3)標配靈敏度：-20.0dB
4)頻率范圍：10Hz-20KHz；
5)采樣頻率：48kHz;
6)測量范圍：15dB(A)～127dB(A)；25dB(C)～127dB(C)；
40dB(Z)～127dB(Z)；
2、電參數：電壓范圍：DC(3-100)V，電流范圍：DC(0.05-20.0)A，
精度：0.5級。
3、振動儀：采用杭州愛華AHAI3001
8kHz采樣頻率：
二階高通濾波器：3.16Hz、10Hz、31.6Hz和關閉可選；
二階低通濾波器：3.16kHz、1kHz、316Hz和關閉可選。
32kHz采樣頻率：
二階高通濾波器：12.6Hz、40Hz、126Hz和關閉可選；
二階低通濾波器：13kHz、4kHz、1264Hz和關閉可選。
4﹑靜音箱：室外60分貝時，室內40分貝左右。

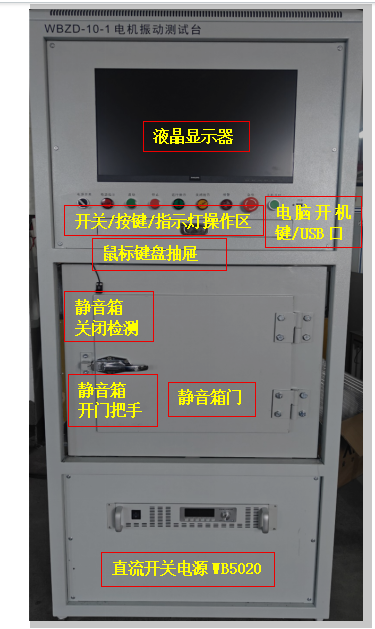

上圖是設備整體介紹,注意點1：電腦主機是隱藏式的，電腦開機按鍵（綠色），USB接口可以插U盤導出數據。2：靜音箱有關閉檢測傳感器，傳感器不允許移動碰撞，在上位機測試設置中選擇不屏蔽傳感器，那么在進行測試時，必須關閉靜音箱門，否則無法啟動測試。

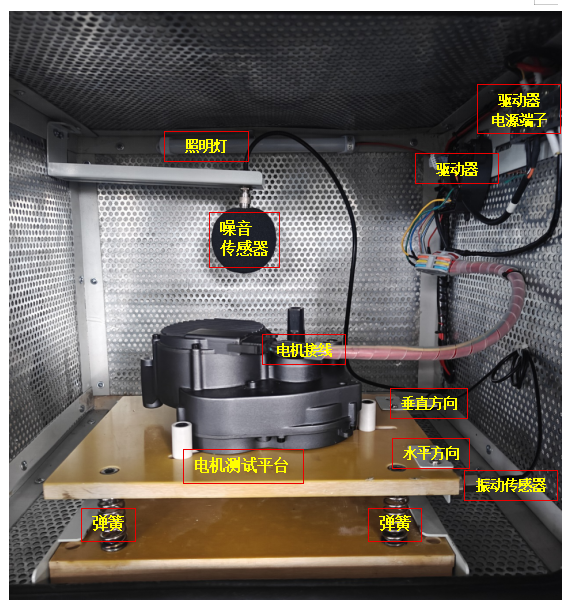

上圖是靜音箱內部布局分布：電機測試平臺四個腳分別有四個彈簧支撐；當打開靜音箱門之后，照明燈自動點亮；電機接線必須有員工手動插緊；驅動器必要是可以有員工自行更換；驅動器電源端子，主要是接驅動器供電電源和調速信號；振動傳感器帶強磁，可以吸在水平方向鐵片進行測試，或者吸在垂直方向鐵片進行測試，根據需要進行調整。
