WB2681A絕緣電阻測試儀是測量被試品絕緣電阻的儀器，它能廣泛適用于家用電器、絕緣材料、電子電信配件、儀器儀表、電機、電線電纜等生產廠家進行產品絕緣性能測試，也可用于強電系統的安全絕緣性能測試，同時也是科研機構、計量室、質量技術監督部門不可缺少的絕緣性能試驗設備。
WB2681A絕緣電阻測試儀是在吸收、消化國際國內先進絕緣電阻測試儀的基礎上，結合我國用戶的實際使用情況加以改進、提高和完善。本儀器測試電壓有三檔可選（DC 250V/500V/1000V），測試量程有四檔可選（2MΩ/20MΩ/200MΩ/2000MΩ），測試過程可以選用倒計時定時控制（1～99S）或人工手動控制。在測試量程內報警電阻值任意設定，對絕緣性能不合格的產品能發出聲光報警，量程選擇不當或短路有聲光提示。本儀器還有邏輯端口（PLC接口）輸出，便于同其它系統相連接。
技術指標
1. 工作環境：環境溫度0～40℃，相對濕度≤75﹪。
2. 工作電壓：AC 220V±10﹪，50Hz±2﹪。
3. 輸出測試電壓三檔：DC 250V、500V、1000V。
開路輸出測試電壓變化范圍：±10﹪額定電壓。
4. 測試時間：３～99秒或手控。

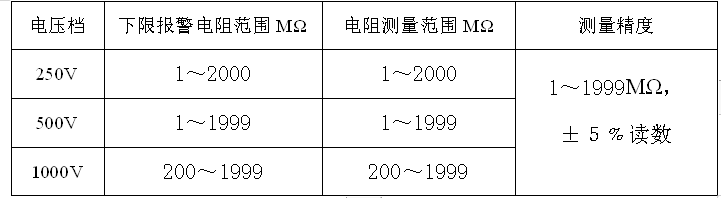

5. 絕緣電阻測試范圍、精度如下表
體積：355(寬)×105(高)×300(深)。重量：約5kg。
使用說明和操作步驟
1． 電源開關，按下電源接通，彈出關機。
2． 復位按鈕，按一下，聲光報警清掉，此時儀器不測試。
3． 啟動按鈕，按一下，測試燈亮，此時儀器有高壓輸出，開始測試。
4． 定時開關，按下為定時狀態，彈出不定時（手控），此鍵與⒁定時置數拔碼盤配合使用。
5． 設置/測試狀態轉換鍵，按下設置報警電阻下限值，彈出進入測試狀態，數值看⑿窗口，此鍵與⑼、⑿配合使用。
6． 報警/不報警轉換鍵，按下能聲光報警(絕緣電阻小于報警電阻下限)，彈出不報警。
7． 測量電阻量程選擇鍵（四檔），按下某鍵，對應量程選通。
8． 輸出測試電壓選擇鍵（三檔），按下某鍵，對應電壓輸出。
9． 預置調節旋鈕，用于設置報警電阻下限值，與⑸、⑿配合使用。
測試指示燈：該燈亮，表示在測試狀態，燈滅不測試。
