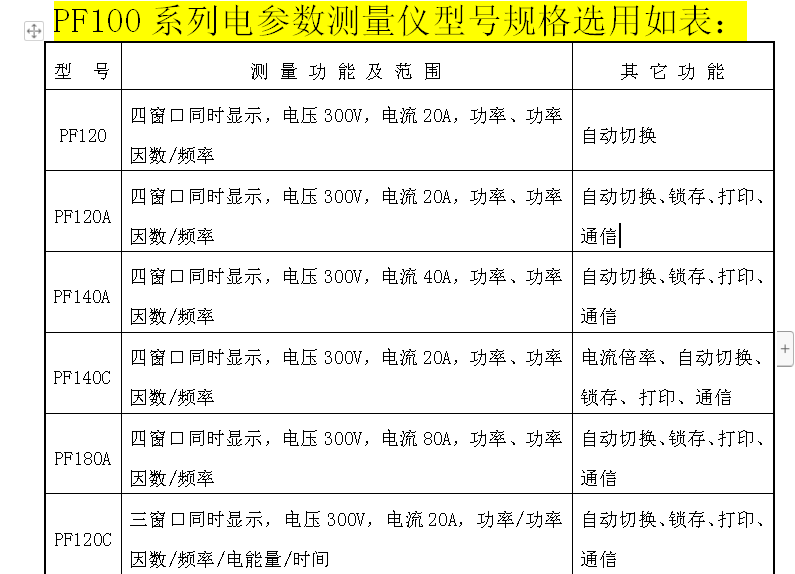

電壓300V，電流（0.005A～20A），功率，功率因數，頻率，帶電流比率設定,自動切換,鎖存,打印,通信
PF100系列電參數測量?jì)x、采用數字同步采樣技術、準確測量單相用電設備的電壓、電流、功率、功率因數、頻率等參數的真有效值。儀表精度為0.5級或0.2級，具有測試速度快、精度高、使用方便、輕巧美觀等優點，廣泛應用于電機、水泵、變壓器、照明電器、電熱器具、家電、電動工具及電力控制等行業生產廠家和質檢部門的產品檢測和計量?？蓾M(mǎn)足不同的使用場合：（1）單臺使用（2）生產流水線使用（3）與計算機構成集散控制系統．儀表采用數碼管顯示測試電壓值(V)．電流(A)．功率(W)及功率因數／頻率(HZ) 。儀表是否處于采樣測量狀態，測量結果是否合格及超限采用發光二極管指示。

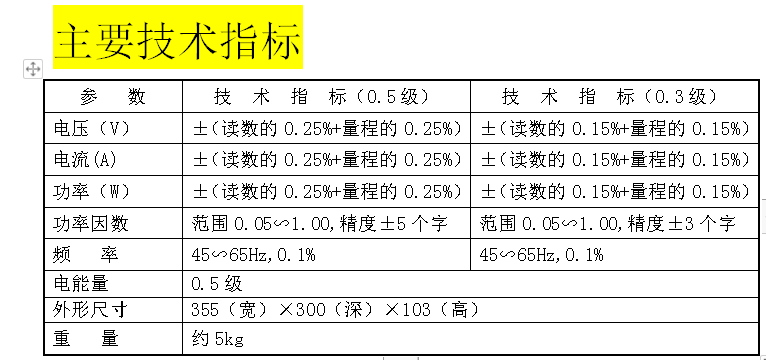

主要特點及技術指標
一、主要特點
l 適用于單相用電設備的電壓、電流、功率、功率因數、頻率、電能量等參數的真有效值檢測。
l 采用15位LED數字顯示，可同時顯示電壓、電流、功率、功率因數／頻率。（PF120C采用13位LED數字顯示，可同時顯示電壓、電流、功率/功率因數／頻率/電能量/時間。）
l 電流量程自動切換、線性范圍寬、讀數重復性好、性能穩定。
l 方便的鎖定功能保證測量數據的同時性及操作的方便性。
l 配有打印接口，與打印機聯接，能方便地打印并保存測量數據。
l 配有串行RS232接口，與計算機聯接，讀取并保存測量數據，以便于追塑原始數據及質量統計分析。
工作條件
1、 保證測量準確度的溫度條件：20℃±5℃。
2、 工作溫度范圍：0～40℃，空氣相對濕度：30%～90%。
3、 室內無腐蝕性、可爆性氣體。
4、 供電電源：AC220V/50HZ，功耗≤15W。
5、 保險絲：0.5A。
儀表安全指標
絕緣電阻：外殼、電源輸入端相互之間大于5MΩ。
耐壓：電源輸入端、外殼之間2秒鐘耐壓1800V，額定電流10mA。
接地：電源接地極，外殼間電阻小于0.2Ω。
使用步驟
1、 按測試接線圖連接好測試電源、儀表及負載，并檢查接線是否正確。
2、 若需要跟計算機進行通信要求，需將通信線與計算機的通信口正確接線。
3、 若需用打印機打印記錄測試數據的，應將打印線接在打印接口上，并令打印機處于待命打印狀態。
4、 按下電源開關預熱5～10分鐘。
5、 對PF120C儀表，需要設定參考時間的，先設置好時間值。
6、 儀表的各種聯線及儀表的顯示都確認正確無誤后接通測試電源。
