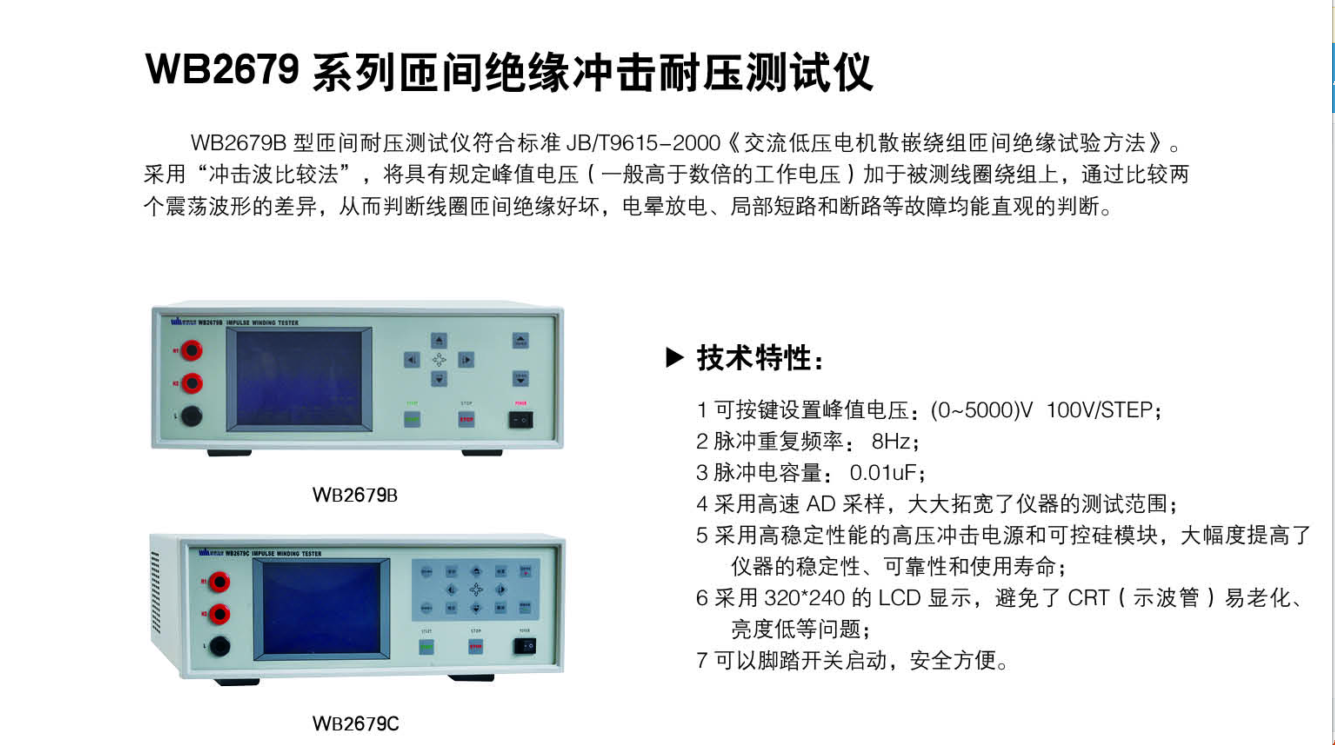

WB2679B型匝間耐壓測試儀采用“沖擊波比較法”，將具有規定峰值電壓（一般高于數倍的工作電壓）加于被測線圈繞組上，通過比較兩個震蕩波形的差異，從而判斷線圈匝間絕緣好壞，電暈放電、局部短路和斷路等故障
線圈類產品（如變壓器、電機等）由于繞線材料、磁性材料、骨架、加工工藝等因素的影響會(huì )產生線圈層間、匝間及引腳間等絕緣性能的降低。WB2679B匝間絕緣測試儀是采用高速采樣技術研制的新一代線圈類產品絕緣性能的分析測試儀器。
WB2679B型匝間絕緣測試儀采用“沖擊波形比較法”，將具有規定峰值和波前時間的沖擊電壓交替施加于相同設計的被測件與標準件上。通過比較兩個振蕩波形的差異，從而判斷線圈繞組匝間絕緣的好壞。對電暈放電、局部短路、局部斷路、接線錯誤、線圈平衡及相間短路等各類故障均能直觀第判別。
主要技術指標
l 脈沖峰值電壓： 0～5000V (100V步進)
l 脈沖電容： 0.01uF
l 波前時間： 0.1uS
l 測試精度： <5%(1kV～5kV)
l 液晶顯示： 分辨率：320 * 240；藍底白字
l 功耗： 50W
l 工作電源： AC220V±10%, 50Hz
l 環境溫度： 0℃～40℃
l 相對濕度： ≤85%
l 外形尺寸： 380 ×340 ×130 mm（長 × 寬 × 高）
l 重量： 8Kg
